光栅传感器由哪几个部分组成？从硬件到功能的全拆解指南

在工厂的机械臂作业区，曾出现因光栅传感器发射端镜片被粉尘覆盖，致使设备误停机的情况。这一现象表明，熟悉光栅传感器的组成结构，对设备的正确使用、维护及选型至关重要。作为工业安全与自动化领域的关键检测设备，光栅传感器的多个精密组件协同运作，共同保障其功能实现。接下来将从硬件结构、功能模块等方面，结合行业案例进行详细解析，并附上组件功能对比表。

一、核心硬件：构建检测系统的五大模块

光栅传感器是一套光电检测系统，主要由五大核心部分构成，各模块各司其职，形成 “检测 - 传输 - 控制” 的安全闭环。

1.发射端：光束矩阵的 “光源心脏”

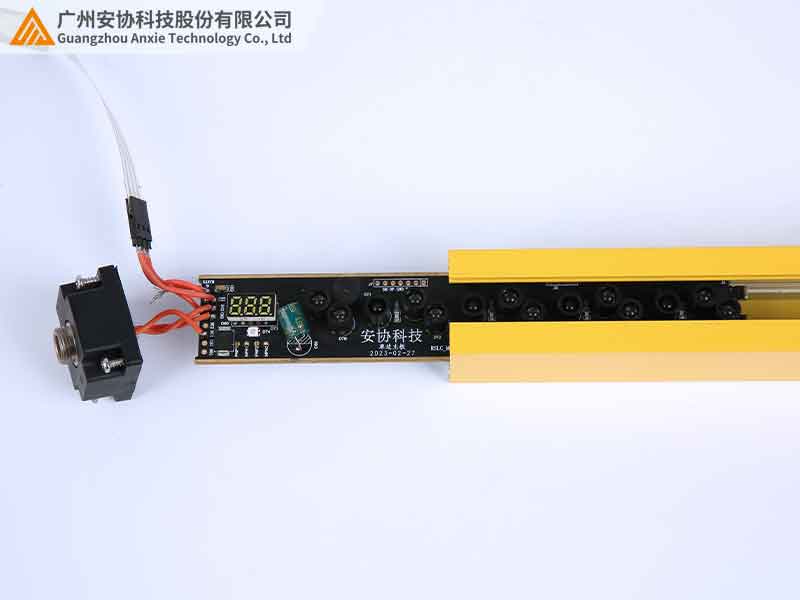

发射端的核心功能是生成平行红外光束，构建防护平面。其内置红外发射管阵列，通过透镜组校准光束平行度；驱动电路采用恒流驱动技术，并搭配脉冲调制功能，减少环境光干扰。在实际应用中，精密加工场景需高密度发射管实现手指级检测，大型设备则采用稀疏排列兼顾检测范围与成本。

2.接收端：光束信号的 “神经中枢”

接收端负责接收光束信号并识别遮挡状态。光敏传感器阵列与发射端对应，能敏锐检测光强变化；信号处理电路集成 AD 转换器与数字滤波算法，对信号降噪。部分型号还支持 “光束冗余检测”，避免工件短暂遮挡引发误报。

3.控制单元：系统联动的 “大脑中枢”

控制单元将检测信号转换为控制指令，提供多种信号输出接口适配不同设备，搭载的逻辑处理芯片支持区域屏蔽等功能。在选型时，单机设备适合继电器接口，智能产线则需总线接口以实现数字化管理。

4.机械结构：耐用性的 “骨骼支撑”

机械结构包括铝合金外壳与安装支架。外壳提供不同防护等级，适应各类环境；安装支架类型多样，满足不同设备的安装需求。高温、高振动等特殊场景，还需选用对应材质与配件，保障传感器稳定运行。

5.辅助模块：应对复杂工况的 “功能插件”

二、组件协同：从光束发射到设备控制的工作流程

首先，发射端发射平行红外光束形成检测平面；接着，接收端扫描光束状态，当有物体遮挡时输出电压变化信号；然后，控制单元判断遮挡情况，触发报警或停机；最后，通过接口将信号传输至其他系统，实现设备急停与数据追溯。如物流分拣线的光栅传感器，检测到人员进入危险区后，能快速报警、控制设备减速并记录异常事件。

三、不同场景下的组件配置差异

在精密加工场景，对发射端、接收端和控制单元的精度与功能要求较高；重工业场景更注重机械结构的防护等级与辅助模块的适配；民生设备则需在检测精度和安装便利性上进行平衡。

四、组件故障排查与维护要点

当出现误报频繁或漏检风险时，需分别检查接收端镜片污染情况、控制单元滤波参数设置、发射端与接收端平行度以及单束光遮挡响应。日常维护包括吹扫镜片、验证检测有效性和校准角度等，以保障光栅传感器正常运行。

五、结语

光栅传感器各组成部分功能明确且相互协作。企业在选型与维护时，应综合考虑设备类型、环境条件和智能化需求。安协光栅传感器采用自主研发核心组件，适配多种场景，访问官网（www.anxiekeji.cn）可获取手册与技术支持，助力企业实现安全高效生产。
