安全光栅选型公式怎么用：从参数解析到实战应用全指南

在某汽车配件厂的冲压车间，曾因安全光栅选型不当导致误停机频繁，生产效率下降 12%。这一案例暴露出许多企业在安全光栅选型时的痛点 —— 凭经验选择而非科学计算。事实上，安全光栅选型需结合设备类型、防护精度、环境条件等因素，通过一套系统的公式化方法才能实现精准匹配。本文将拆解核心选型公式，结合行业案例与国标要求，解析公式应用步骤及实战要点，附场景化选型对照表，为工业安全防护提供科学依据。

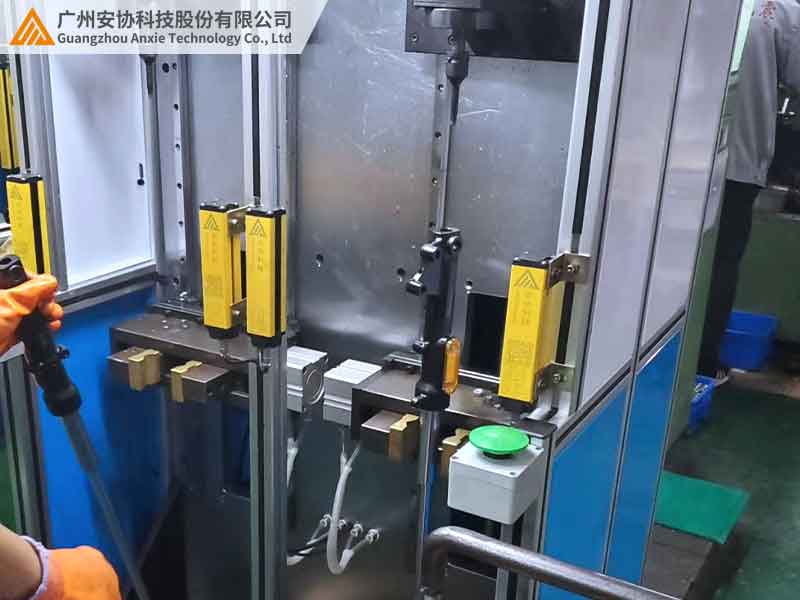

一、选型公式的核心逻辑：三大参数的数学关联

安全光栅选型涉及三个核心公式，分别对应光束间距、检测距离、防护高度，三者相互关联，共同决定防护效果：

1.光束间距公式：S = D / N

S：光束间距（mm），决定检测精度（数值越小精度越高）

D：最小检测物体直径（mm），手指级取 16mm，手臂级取 50mm，躯干级取 100mm

N：安全系数（一般取 1.2-1.5，精密场景取高值）示例：电子元件冲压需检测手指（D=16mm），安全系数 N=1.5，则光束间距 S=16/1.5≈10.7mm，可选 10mm 间距型号

2.检测距离公式：L = V × T + C

L：最小检测距离（m）

V：设备运动速度（m/s），如冲床滑块速度 2m/s，机械臂移动速度 1m/s

T：系统响应时间（s），包含光栅响应（≤0.02s）+ 设备制动时间（0.1-0.3s）

C：安全余量（m），一般取 0.5-1m示例：某冲床滑块速度 V=2m/s，系统响应时间 T=0.15s，安全余量 C=0.5m，则 L=2×0.15+0.5=0.8m，需选检测距离≥1m 的光栅

3.防护高度公式：H = h + Δh

H：光栅防护高度（mm）

h：操作人员最大活动高度（mm），站立取 1800mm，坐姿取 1500mm

Δh：冗余高度（mm），一般取 200-300mm（防止举手或探身漏检）示例：汽车焊装线操作人员站立作业，h=1800mm，Δh=200mm，则 H=2000mm，需选防护高度≥2000mm 的型号

二、场景化选型公式应用对照表

三、公式应用三步法：从场景到型号的推导

1.第一步：明确防护对象与精度要求

确定最小检测物体：

· 电子行业：手指级（16-30mm），对应光束间距 10-20mm

· 汽车行业：手臂级（50-80mm），对应光束间距 30-50mm

· 仓储物流：躯干级（100mm+），对应光束间距 50-100mm

获取设备关键参数：

· 运动速度（来自设备手册，如注塑机合模速度 0.8m/s）

· 操作高度（实地测量操作人员坐姿 / 站立高度）

2.第二步：代入公式计算核心参数

以某 3C 产品冲压机为例：

· 防护对象：手指（D=16mm），设备滑块速度 V=1.8m/s，响应时间 T=0.12s，安全余量 C=0.5m

· 计算光束间距：S=16/1.5≈10.7mm（选 10mm 标准间距）

· 计算检测距离：L=1.8×0.12+0.5≈0.716m（选检测距离 1m 型号）

· 计算防护高度：操作人员坐姿 h=1500mm，Δh=200mm，H=1700mm（选防护高度 1800mm 型号）

3.第三步：结合环境条件修正参数

粉尘 / 振动环境：

· 高粉尘车间（如打磨工位）：检测距离需增加 20% 安全余量（L×1.2），避免粉尘导致的光束衰减

· 高频振动设备（冲压频率＞150 次 / 分钟）：光束间距缩小 10%（S×0.9），补偿振动导致的检测偏差

温度 / 电磁环境：

· 低温环境（-20℃以下）：防护高度增加 100mm（H+100mm），适应操作人员穿厚棉衣时的活动范围

· 强电磁干扰（如电焊机旁）：检测距离减少 10%（L×0.9），确保信号稳定传输

四、国标与行业规范对公式的约束

1.GB/T 18831-2020 强制要求

光束间距限制：

· 手指级防护：S≤20mm，且需通过 EN ISO 13849 PL d 级认证

· 手臂级防护：S≤50mm，响应时间≤0.1s

检测距离上限：

· 常规环境：检测距离≤15m，超出需使用中继器

· 防爆环境：检测距离≤10m，且需 Ex IIB T4 认证

2.行业特殊要求

· 医疗器械：需额外满足 YY 0505-2012 电磁兼容标准，光束间距≤30mm（防医护人员手臂误触）

· 智能仓储：结合 AGV 运动速度（通常 0.5m/s），检测距离公式中安全余量 C 需增加至 1m（应对无人场景的长制动距离）

五、实战案例：某新能源汽车厂的公式化选型

1.项目背景

该厂电池 PACK 线的机械臂协作区需防护操作人员躯干入侵，机械臂最大速度 1.2m/s，操作人员站立高度 1800mm，环境存在一定电磁干扰。

2.公式应用过程

核心参数计算：

· 防护对象：躯干（D=100mm），安全系数 N=1.2，光束间距 S=100/1.2≈83mm（选 80mm 标准间距）

· 检测距离：L=1.2×0.2（响应时间）+1m（安全余量）=1.24m（选检测距离 2m 型号）

· 防护高度：H=1800+200=2000mm

环境修正：

· 电磁干扰下检测距离调整为 1.24×0.9≈1.116m（仍满足 2m 型号要求）

· 选择带金属屏蔽层的型号，补偿电磁影响

3.实施效果

· 机械臂碰撞事故归零，且未因过度防护导致停机延误

· 符合 IATF 16949 认证的防护精度要求

六、选型公式使用常见问题

1.公式计算值与标准型号不匹配怎么办？

· 向上取整原则：如计算光束间距 10.7mm，优先选 10mm（更安全）而非 15mm

· 组合选型：当单一型号无法满足多公式要求时，可采用 “主光栅 + 补光模块” 组合（如主光栅 30mm 间距，底部加装 10mm 间距补光条）

2.如何快速验证公式计算结果？

· 模拟测试：用标准测试棒（直径 = D）在计算检测距离 L 处移动，观察是否触发急停

· 冗余测试：在防护高度 H±100mm 处进行遮挡测试，确保边界区域检测有效

七、结语：公式化选型让防护更科学

安全光栅选型公式是连接 “场景需求” 与 “产品参数” 的桥梁，通过量化计算而非经验判断，能显著降低漏检与误报风险。企业在选型时，需先明确防护对象与设备参数，再代入公式计算核心指标，最后结合环境规范修正，形成科学的选型方案。
