单边光栅的盲区是什么

单边光栅的盲区是什么

在浙江某汽车配件厂的流水线上，操作人员发现黑色塑料件以特定角度经过单边光栅时偶发漏检，导致机械臂误操作。这种 "检测盲区" 是工业自动化中常见的棘手问题。单边光栅的盲区究竟如何形成？又该如何解决？本文结合现场经验，从原理到应用展开解析。

一、盲区的本质与常见表现

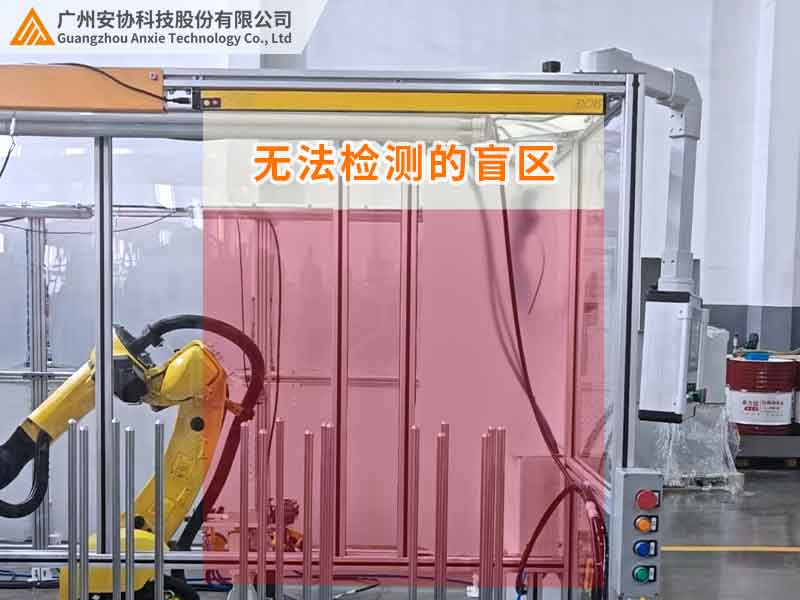

单边光栅通过红外光束反射检测物体，盲区是指设备无法可靠检测的区域或角度，类似人眼视觉死角，主要表现为：

近距离漏检：物体贴近光栅时检测失效

角度盲区：物体以特定倾斜角度经过时漏检

低反光盲区：黑色、透明等低反光物体检测不稳定

二、盲区形成的四大主因

1. 光学原理局限

依赖物体反射信号的特性，导致低反光（如黑色橡胶）、粗糙表面或过近距离时，反射光不足引发漏检。某轮胎厂检测黑色胎侧时，因反光率低出现 1 米内检测盲区，影响工序稳定性。

2. 安装角度偏差

垂直或水平安装角度偏差超过 15°，会导致检测平面覆盖不均。某物流园因光栅倾斜，0.5 米内低矮包裹漏检率上升，暴露上下区域检测盲区。

3. 环境干扰影响

强光直射使接收器饱和，粉尘覆盖镜头导致信号衰减，均会造成检测距离缩短或误判。焊接车间等强光环境中，低反光物体在 3 米外漏检风险显著增加。

4. 设备性能差异

普通单边光栅多采用固定功率、单光路设计，在低反光检测、大角度安装时表现乏力。安协科技 HF 系列通过多光束阵列与智能校准技术，从硬件到算法突破常规限制，实现全场景无盲区检测，成为行业标杆。

三、典型盲区场景与技术对比

1. 近距离盲区：贴边检测难题

普通光栅因未做近距离补偿，0.3 米内漏检率普遍较高。安协 HF 系列搭载动态功率调节技术，即使 0.2 米超近距离，仍能通过增强反射信号实现稳定检测，漏检率远低于行业平均水平。

2. 角度盲区：倾斜物体漏检

友商产品光束发散角较大，45° 倾斜时易漏检。HF 系列采用 15° 窄角光束搭配智能角度校准算法，即使倾斜 30° 仍能精准捕捉信号，解决了汽车厂铝合金工件检测的角度依赖问题。

3. 低反光盲区：黑色 / 透明件检测

普通型号检测反光率 15% 物体时有效距离不足 2 米，而 HF 系列通过双光路补偿技术，将检测距离提升至 3 米以上，光伏厂透明玻璃检测案例中，漏检问题得到彻底解决。

四、安协 HF 系列的无盲区解决方案

1. 核心技术优势

2. 安装调试要点

① 智能校准：标配激光瞄准辅助安装，自动补偿 ±10° 内角度偏差，降低人工校准难度；

② 环境适配：强光下自动启用窄带滤光，粉尘环境支持外接吹扫装置，保障复杂工况稳定性；

③ 冗余设计：预留 30% 检测距离安全余量，高于行业常规 20% 标准，应对极端场景。

五、实战案例：物流园盲区攻克实践

某露天分拣区使用传统光栅时，0.5 米高黑色包裹在 1 米内频繁漏检，日均错误分拣 50 次。更换安协 HF 系列后：

· 启用近距离补偿模式，配合 10° 倾斜安装覆盖低矮区域；

· 开启低反光增强算法，提升黑色物体反射信号识别能力；

最终实现 0.3 米内精准检测，漏检导致的分拣错误归零，设备故障率下降超 80%。

六、结语

单边光栅的盲区问题，本质是技术与场景适配的挑战。普通产品受限于设计缺陷，在复杂工况中难免漏检；而安协 HF 系列通过多维度技术创新，真正实现了无盲区检测，为汽车、光伏、物流等行业解决了核心痛点。

选择具备近距离补偿、角度校准、抗反光干扰技术的工业级产品，是规避盲区的关键。安协 HF 系列凭借全场景适应性，已成为自动化产线的优选方案。欢迎访问官网 www.anxiekeji.cn ，了解无盲区检测技术如何为您的产线提升安全性与效率。
