安全光栅单根使用注意事项解析

安全光栅单根使用注意事项解析

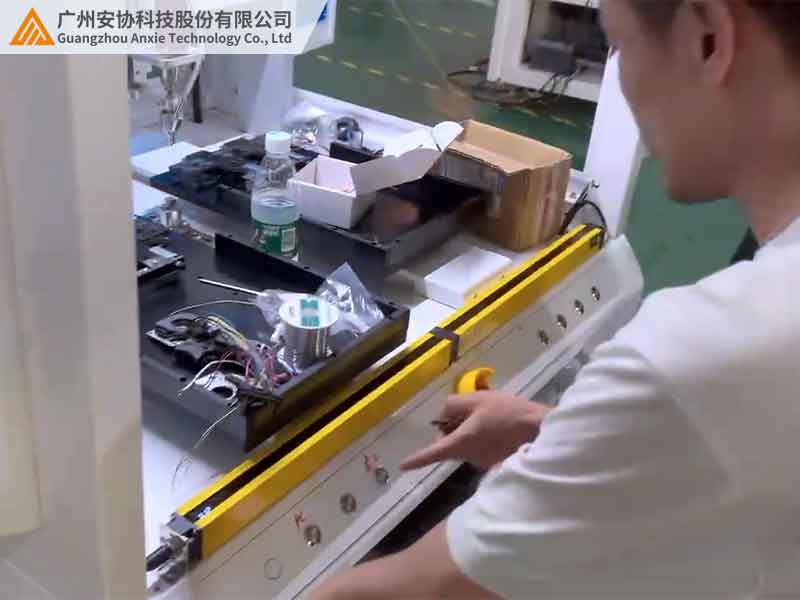

在广东某小型机械厂的装配车间，工程师尝试单根使用安全光栅防护小型机械臂时频繁误报。安全光栅单根使用其实就是单边光栅，这类看似便捷的安装方式，实则需要吃透单边光栅的技术特性。作为工业自动化中单根即可独立工作的检测设备，单边光栅通过单侧发射并接收漫反射光束实现防护，其单根使用时的场景适配与安装规范至关重要。结合现场经验，本文为您详解关键注意事项。

一、单根使用的本质：单侧漫反射检测的适用场景

单边光栅采用发射 / 接收一体化设计，无需对侧设备或反光板，单根即可完成检测，核心优势在于：

· 安装极简：仅需单侧固定，无需对齐对侧设备，适合间距＜1 米的狭窄空间

· 即装即用：省去反光板调试步骤，通电即可检测漫反射信号

· 成本可控：单套成本比传统对射方案低 50%，适合预算有限的改造项目

典型应用场景：

1.超窄空间防护：电子厂贴片机、小型机械臂周边（如 0.5 米宽操作区），单侧安装即可覆盖运动轨迹

2.动态设备检测：AGV 机器人前端防撞，随设备移动实时检测前方 3 米内障碍物

3.垂直方向监测：货架下方物料坠落检测，向下发射光束覆盖 0.3-2 米高度区域

二、单根使用的三大核心风险

1. 检测距离受限于物体反光率

单边光栅依赖物体漫反射信号，有效距离会随物体反光率下降而显著缩短。例如高反光的金属件（反光率 85%）能稳定检测 4-5 米，中反光的灰色塑料（反光率 30%）有效距离 2-3 米，而低反光的黑色橡胶（反光率 15%）需开启增强模式，距离才能达到 1.5-2 米。某五金厂就曾因检测 3 米外黑色工件漏检，启用低反光增强模式后，距离提升至 2 米，漏检风险大减。

2. 复杂环境下的信号稳定性挑战

在强光直射环境中，环境光容易淹没反射信号，导致误报率上升；粉尘环境里，镜头积尘会造成信号衰减；振动场景中，设备抖动可能使光束角度偏移，增加漏检率。这些都需要针对性的应对措施，比如强光下启用窄带滤光并加装遮阳板，粉尘环境选择防尘型号并定期吹扫镜头，振动场景使用抗震支架并预留角度补偿余量。

3. 防护精度与光束密度强相关

光束密度直接影响检测能力，8 组光束的基础款防护精度 50mm，只能检测人体、大型工件；16 组光束的高密度款精度 25mm，可检测小臂级物体，但无法替代对射式光栅的手指级防护，更适合较大物体检测。

三、单根使用的五大核心注意事项

1. 安装调试：角度与距离双核心

2. 环境适配：针对性抗干扰措施

强光场景：加装 10cm 宽遮阳板遮挡直射光，启用 940nm 窄带滤光模式过滤环境光；

粉尘场景：选择 IP67 级防尘型号，镜头带自清洁涂层，每周用 0.5MPa 压缩空气吹扫镜头；

振动场景：使用金属抗震支架（抗 ±10° 振动偏移），每季度重新测试角度确保光束无偏移。

3. 选型要点：三大参数决定效果

可调发射功率：普通款固定功率适合中高反光物体，工业款可调功率能应对低反光物体，检测黑色物体时需调高功率；

光束密度选择：基础款适合检测大型物体，高密度款适合小型工件，按需选择；

智能算法加持：具备动态阈值调节和低反光增强算法的型号，能有效提升复杂环境下的检测稳定性。

4. 信号稳定性：接线与校准细节

接线时使用双绞屏蔽线，超过 50 米加信号中继器；金属外壳单独接地减少电磁干扰；模拟物体入侵测试响应时间，确保在 25ms 内。

5. 维护保养：定期检查保稳定

每日观察指示灯状态，异常时清洁镜头或校准；季度用标准物体测试距离，衰减超 20% 调节功率；工业级型号寿命 5-8 年，到期前更换避免老化漏检。

四、实战案例：小型机械臂的单侧防护方案

某医疗器械厂在 0.8 米宽操作区采用单边光栅防护：

1.选型 16 组光束工业款，可调功率并带低反光增强算法；

2.距机械臂 2 米处单侧安装，高度 1.5 米覆盖人体腰部以上；

3.针对医用塑料件调节功率并启用动态阈值，适应车间照明；

4.实现 2.5 米内稳定检测，误报率低，满足医疗级安全要求。

五、结语

单边光栅单根使用是狭窄空间与低成本场景的理想方案，需在选型、安装、调试各环节严格把控。从电子厂到机械厂，正确使用可节省成本并保障安全。选择工业级型号并做好维护，才能发挥单侧检测优势。如需了解更多方案，欢迎访问官网（www.anxiekeji.cn）获取资料或预约调试，让单侧防护更简单可靠。
