单边光栅的组成部分有哪些

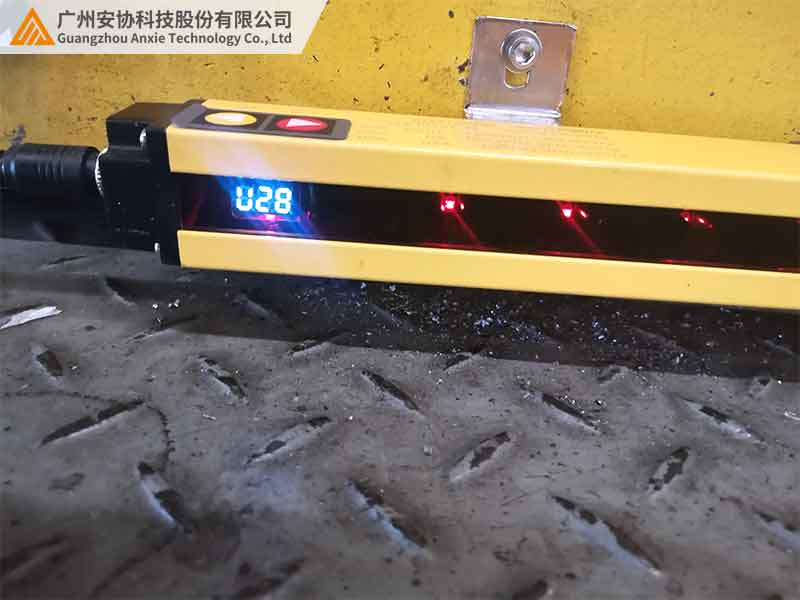

在江苏某汽车零部件厂的生产线上，工程师排查单边光栅故障时发现，发射管透镜积尘导致漏检。这个案例说明，了解单边光栅的组成部分，能帮助快速定位问题。作为工业自动化的常用设备，单边光栅的核心组件如何协同工作？本文结合现场经验为您详解。

一、核心硬件：从 “眼睛” 到 “大脑” 的精密配合

单边光栅采用单侧发射 + 接收设计，核心硬件可分为五大模块，如同人体的 “感官 - 神经 - 控制” 系统，每个部分都影响着检测性能。

1. 发射模块：信号源头的 “光源系统”

红外发射管：

核心元件是 940nm 波长的高功率 LED，负责发射不可见红外光束。工业级产品会用带透镜的封装，控制光束发散角，确保检测区域覆盖均匀。比如某电子厂更换增强型发射管后，检测低反光黑色件的距离明显提升。

光学透镜：

材质多为 PMMA 或玻璃，作用是准直或发散光束。窄角透镜适合远距离检测，宽角透镜则适用于近距离的大区域覆盖，用户可根据场景选择。

2. 接收模块：信号捕捉的 “视觉神经”

红外接收器：

包含光电二极管等元件，将光信号转为电信号。高灵敏度型号能检测到微弱反射光，即使是黑色橡胶这类低反光物体也能触发信号。

窄带滤光片：

这是关键部件！940nm 窄带滤光片能过滤大部分环境光，避免接收器被强光干扰。比如某露天仓库更换窄带滤光片后，误报率大幅下降，可见其重要性。

3. 信号处理单元：数据处理的 “智能大脑”

微控制器（MCU）：

工业级芯片如 STM32，具备动态功率调节、阈值自适应和故障诊断等功能，能根据环境自动优化检测性能，提升复杂场景下的稳定性。

信号放大电路：

对接收器的微弱电信号进行放大，确保在粉尘、低反光等场景下信号依然可靠，是应对恶劣环境的重要保障。

4. 机械结构：耐用性的 “钢筋骨架”

机械结构的设计和材质影响设备寿命：

外壳多用铝合金或 ABS 工程塑料，具备防尘防水等级，适合粉尘车间、潮湿环境；

安装支架采用不锈钢等材质，能抗振动并调节角度，适应高速机械臂等动态场景；

镜头保护盖选用钢化玻璃等材质，防刮擦和油污，保障镜头长期清晰。

5. 接口模块：内外连接的 “神经枢纽”

电气接口：

常见 M12 航空插头，包含电源、信号输出和通讯接口，满足不同设备的连接需求。

状态指示灯：

双色 LED 灯实时显示工作状态，绿色常亮表示正常，红色闪烁提示故障，方便现场快速排查问题。

二、核心组件的技术差异：选型的关键依据

不同等级的单边光栅，核心组件的技术参数差异显著，

以下是工业级与普通级的对比：

三、组件故障排查：现场维护的实用指南

1. 发射模块常见问题

发射管老化：使用一定年限后功率衰减，导致检测距离缩短，需及时更换模块。

透镜污染：粉尘覆盖会衰减信号，定期用镜头纸擦拭即可恢复大部分信号强度。

2. 接收模块故障定位

滤光片失效：强光下误报频发，更换后需重新校准阈值。

接收器损坏：用万用表检测输出信号，无变化时需整体更换模块。

3. 信号处理单元检修

MCU 程序死机：断电重启无效时，需通过专用工具重新烧录固件。

放大电路故障：用示波器检测信号，增益不足时更换相关元件。

四、实战案例：组件升级提升检测稳定性

某光伏厂检测透明玻璃时，原普通级方案漏检率高。升级工业级组件后：

· 可调发射管提升功率，增强低反光检测能力；

· 超窄带滤光片过滤干扰，适应强光环境；

· 宽温 MCU 应对高温，最终检测准确率大幅提升，满足高精度需求。

五、结语

单边光栅的各组件协同工作，发射模块决定信号强度，接收模块过滤干扰，处理单元智能调节，机械结构保障耐用，接口模块实现交互。了解这些组件，有助于根据场景选型和快速排障。

工业级组件在性能和耐用性上优势明显，选择具备动态功率调节、超窄带滤光等技术的产品，能提升检测稳定性。如需了解更多，欢迎访问官网（www.anxiekeji.cn）获取资料或预约检测，让每个组件为产线保驾护航。
