光幕安全光栅安装指南：从准备到调试的全流程实操手册

在广东某汽车配件厂，一台新安装的光幕安全光栅因接线错误，导致设备频繁误停，生产效率大幅下降。这类因安装不当引发的问题，在工业现场并不少见。作为车间安全的重要防线，光幕安全光栅的安装质量直接影响防护效果。本文结合冲压、注塑、自动化产线等场景，解析安装前准备、实操步骤、调试要点及避坑指南，助您掌握规范安装流程。

一、安装前的三大准备工作

（一）场景勘察：明确安装条件

1.设备危险区域定位：冲压机需覆盖模具正前方合适高度区域，注塑机则要防护模具开合区及顶部加料口，曾有注塑厂因顶部未防护，导致原料袋坠落损坏设备。

2.环境因素评估：多尘环境（如打磨车间）需选防护等级高的光栅，还可配套自动吹扫装置；强电磁环境（如变频器旁）需准备屏蔽线缆和磁环滤波器。

3.空间测量：记录设备与防护网间距，避免机械振动影响光束对准；确认安装支架固定点承重，确保安装稳固。

（二）物料清点：确保配件齐全

安装前需仔细核对配件，包括发射端、接收端、安装支架及螺丝、屏蔽线缆、继电器 / 控制器等。常见问题有型号不匹配、支架材质选错、线缆长度不足、控制器电压不符等，需提前规避。

（三）断电防护：确保施工安全

安装前必须给设备断电并悬挂 “禁止合闸” 警示牌 ，对于大型设备，还要确认电容放电完成，避免残余电压伤人。某机械厂就曾因未断电安装，导致触电风险，这些教训需牢记。

二、两大安装方式实操步骤

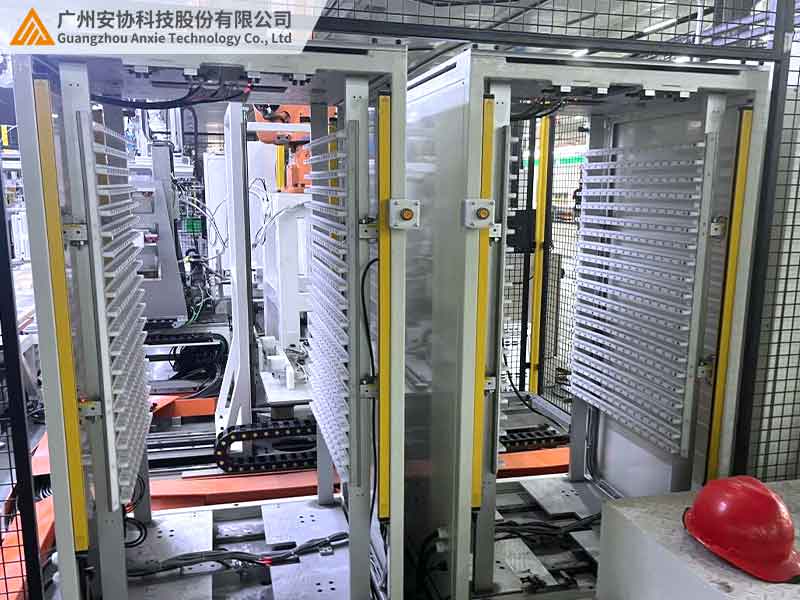

（一）对射式安装（最常用）

适用场景：冲床、剪板机等独立设备防护

1.支架固定：用水平仪校准支架，保证发射端与接收端水平偏差小，墙面安装根据材质选择合适的固定方式，如混凝土墙用膨胀螺栓，钢结构选磁吸底座。

2.光栅对准：接通临时电源，观察接收端指示灯，慢慢调整角度直至所有光束对准；距离远时，借助激光对准仪能大幅提升效率，某五金厂人工对准耗时久，用仪器后时间大大缩短。

3.接线规范：严格区分电源正负极，避免接反烧毁模块；信号线缆与动力线缆分开敷设，减少电磁干扰。

（二）嵌入式安装（新建车间一体化设计）

适用场景：防护网集成、设备外壳嵌入式安装

1.开孔定位：按光栅尺寸在防护网精准开孔，边缘处理好避免刮伤线缆；内部预留散热空间，某汽车厂曾因未留散热孔，导致光栅夏季频繁故障。

2.密封处理：边缘加装防水胶条，线缆入口做好密封，防止粉尘进入。

三、调试与验收：确保安装质量

（一）通电前检查

仔细检查线缆连接是否牢固，光栅表面有无污渍，若有污渍，需用镜头纸擦拭干净。

（二）初调对准

接通电源，观察接收端指示灯状态，全绿表示对准良好，部分红则需微调支架角度。

（三）功能测试

1.遮挡测试：用物体遮挡光束，测试设备是否能立即停机；

2.环境测试：模拟强光直射、设备振动等环境，确保光栅不会误报，信号保持稳定 。

（四）联动调试

接入 PLC / 继电器，测试信号输出，根据不同信号类型，检查设备响应是否正常。

（五）验收记录

填写安装验收表，记录安装日期、操作人员、调试情况、测试结果等关键信息。

四、安装避坑指南：常见错误与正确做法

安装过程中，容易出现多种失误。比如支架固定时，凭经验安装导致倾斜，会造成光束错位、漏检率升高；线缆敷设时，与变频器线缆同槽敷设，会因电磁干扰导致误报；接地处理不当，未接地或与设备共用地线，可能导致静电积累烧毁控制模块。正确的做法是用水平仪校准支架、单独穿管敷设信号线缆、金属支架单独可靠接地。

五、典型案例：从安装失误到规范操作

某铸造厂新安装的光栅频繁误停，影响压铸机生产。经排查发现，一是支架未固定牢固，振动导致光束偏移；二是信号线缆与高频加热设备同槽敷设，电磁干扰严重。整改时，更换抗震支架并重新校准角度，将信号线缆穿金属管单独敷设，加装磁环滤波器。最终，误停问题解决，设备效率显著提升。

六、结语：规范安装让安全更可靠
