安全光幕与单边光栅的区别

安全光幕（对射式光栅）与单边光栅（漫反射式光栅）是工业安全防护中的两类核心设备，

其核心区别如下：

‌一、结构与工作原理‌

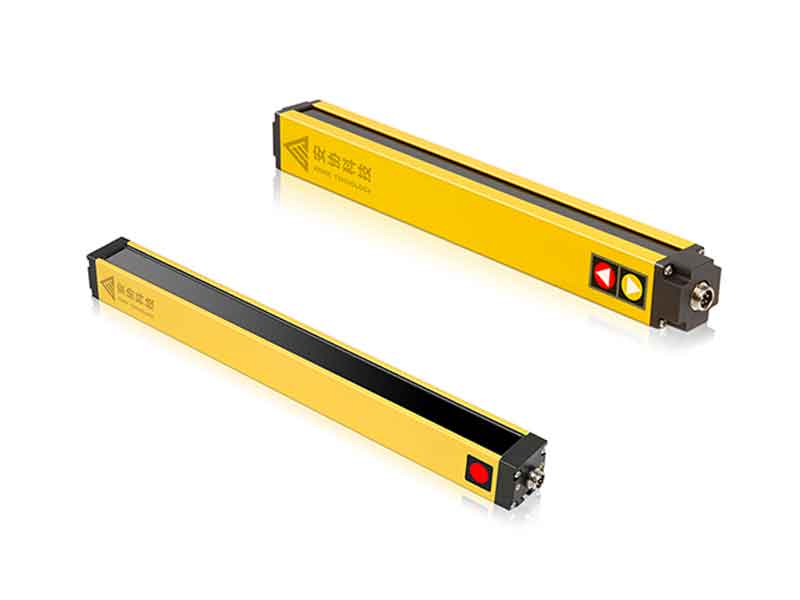

安全光幕‌

由分离的‌发射器与接收器‌组成，需对称安装在设备两侧，通过红外光束形成光幕；当光束被遮挡时立即触发急停或报警。

检测方式‌：直接对射，稳定性高，抗干扰性强。

单边光栅‌

发射器与接收器集成于单一设备‌内，仅需单侧安装；通过接收物体反射的红外光实现检测。

检测方式‌：依赖物体反射率，深色或吸光物体可能降低灵敏度。

二、核心性能对比‌

三、典型应用场景‌

安全光幕适用场景‌：

冲压机、剪切机等‌高危固定设备‌的长距离防护。

需满足最高安全认证（如PL e）的自动化产线。

单边光栅适用场景‌：

空间受限区域‌：AGV避障、机械臂协作区、地磅边缘。

移动设备动态防护或无法安装对射设备的场景。

四、关键局限性‌

安全光幕‌：

安装需对称布局，维护需同步两侧设备；

长距离校准复杂，成本较高。

单边光栅‌：

检测距离短，反射率依赖性强（黑色物体或强光下易漏检）；

不适用于高风险机械的硬性防护。

总结‌：

安全光幕‌以‌高可靠性‌守护高危场景，满足严苛安全标准；

单边光栅‌以‌灵活安装‌破解空间限制，适合动态中低风险场景。

选择关键‌：优先评估风险等级、空间条件及环境干扰。
