安全光栅安装注意事项有哪些：从准备到调试的全流程指南

在山东某机械加工厂，一台冲床因安全光栅安装角度偏差，导致操作人员手部轻微擦伤。设备主管复盘时发现：“以为安装很简单，没想到角度没校准就出了问题。” 安全光栅的安装质量直接影响防护效果，稍有不慎就可能导致漏检或误报。本文结合常见工业场景，解析安装前、中、后的关键注意事项，附核心安装要点对比表，助您避开安装陷阱，发挥设备最佳性能。

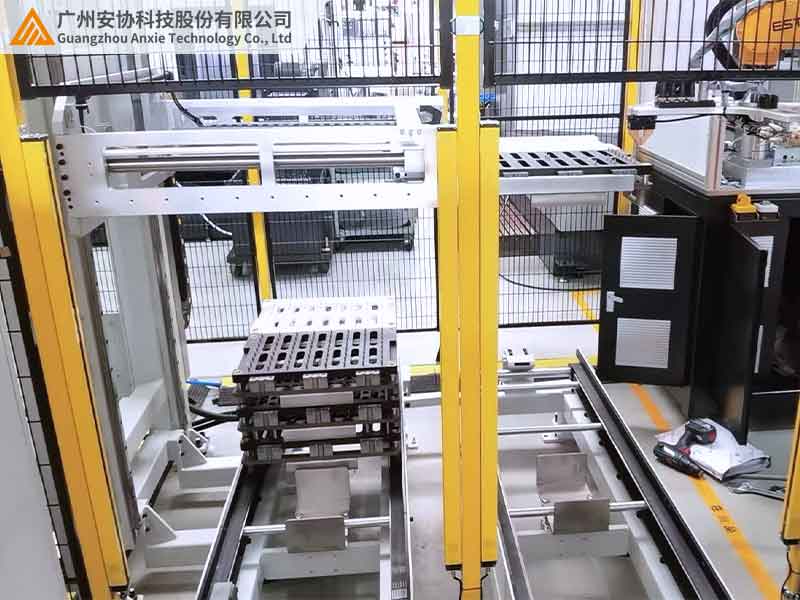

一、安装前：三步骤做好准备工作

（一）环境评估：明确安装 “基本面”

1.温度 / 湿度：高温环境需选耐高温型号，避免外壳变形；潮湿环境要用 IP67 防护等级的光栅，镜头最好有疏水涂层防凝露。

2.振动 / 粉尘：振动大的设备，像冲床，要配抗震支架；多尘环境则选防尘等级高的光栅，镜头前可加装防尘网。

（二）支架选择：适配设备形态

不同设备适合的支架不同：冲床、注塑机用 L 型金属支架，保证承重；机器人协作区用可调角度支架，方便校准；流水线传送带适合横梁式支架，支撑距离长 。

（三）工具准备：专业工具缺一不可

安装时，激光对准仪用来校准角度，确保发射端与接收端对齐；扭矩扳手按要求拧紧支架螺丝；万用表则在调试时检测信号，保证触点正常工作。

二、安装中：五关键步骤决定成败

（一）位置定位：避开三大误区

1.危险区域全覆盖：以冲床为例，光栅底部不能离地面太高，顶部要足够高，这样才能覆盖操作人员手部活动范围。

2.避开强光直射：发射端和接收端不能正对窗户或机床照明灯，否则容易误判，可加遮光罩或调整角度解决。

3.反射式安装的特殊要求：采用反射镜方案时，要注意反射镜和发射端的距离，以及反射镜之间的夹角，确保没有检测盲区。

（二）角度校准：分三步精准对齐

先肉眼大致对齐发射端和接收端，不拧紧螺丝；再用对准仪精细调整，直到接收端指示灯全亮；最后按规定扭矩拧紧螺丝，并复查角度 。

（三）线缆连接：防干扰是关键

信号线要用屏蔽线缆，并且远离动力线缆；控制模块要单独接地，避免电磁干扰；在潮湿环境，要用防水接头，线缆也要预留一定长度，防止拉扯松动。

（四）多组级联：长距离防护要点

多组光栅级联时，要用专用同步线连接，保证信号同步；非危险区域记得通过信号屏蔽，避免设备误停。

（五）反射镜安装：三要素确保折射精度

安装反射镜前先清洁镜面，防止指纹、灰尘影响反射效果；用带调节功能的支架，配合对准仪调整角度；在振动场景，给反射镜背面加防震胶垫，防止共振偏移。

三、安装后：调试与维护不可少

（一）通电调试：四步确认功能

1.信号测试：遮挡光束，检查接收端指示灯和设备停机信号是否正常；

2.盲区检测：用物体测试防护区域，确保没有漏检点；

3.环境测试：模拟粉尘、振动环境，观察是否误报；

4.联动测试：与其他系统联动，验证预警和停机功能。

（二）定期维护：保障长期稳定

日常要检查光栅外观，查看支架是否松动、镜头有无粉尘；每周清洁镜头；每月复查角度并测试功能；每季度检查线缆状况 。

四、核心安装要点对比表

五、典型案例：从 “安装失误” 到 “可靠防护”

背景：某汽车配件厂冲床安装安全光栅后，因支架扭矩不足，振动导致角度偏移，漏检率较高。

解决方案：更换抗震支架并按标准扭矩固定，用激光对准仪重新校准角度。

效果：漏检问题解决，设备误停率大幅下降，连续 1 年无安全事故。

六、结语：安装细节决定防护效果

安全光栅的安装从准备到维护，每个环节都很重要。安装前要做好环境评估，选对支架和工具；安装中精准校准、规范接线；安装后严格调试、定期维护。
