安全光栅传感器的工作原理

在自动化生产线上，当有物体意外进入设备运行区域时，设备会瞬间停止运转 —— 这背后，是安全光栅传感器在默默守护。这种由光学元件与电子控制模块组成的装置，通过红外光束的持续监测构建防护屏障，其工作原理看似简单，却藏着精密的技术逻辑。

基础结构：发射器与接收器的 “光信号对话”

安全光栅传感器的核心由两部分组成：

发射器：内部按固定间距排列着多个红外发光管，能以特定频率依次发射红外光束，形成一道平行的 “光线阵列”。这些光束波长统一，通常在 850nm 左右，既保证穿透性，又避免对人眼造成影响。

接收器：与发射器成对安装，对应位置分布着光敏接收管，负责捕捉发射器发出的光束，并将光信号转化为电信号，实时传递给内部处理电路。

两者安装时保持严格平行，间距根据防护范围调整，从几十厘米到数米不等。正常状态下，所有光束均被接收器稳定接收，形成 “信号闭环”；一旦有物体进入，部分光束被遮挡，闭环被打破，触发后续保护动作。

工作逻辑：从 “信号正常” 到 “异常响应” 的切换

（一）常态下的 “信号同步”

发射器的红外发光管按预设顺序循环点亮，每束光都带有独特的脉冲编码。接收器同步 “识别” 这些编码，只有匹配的信号才会被认定为有效。这种设计能有效过滤车间内其他红外光源（如加热设备、阳光直射）的干扰，确保信号稳定。

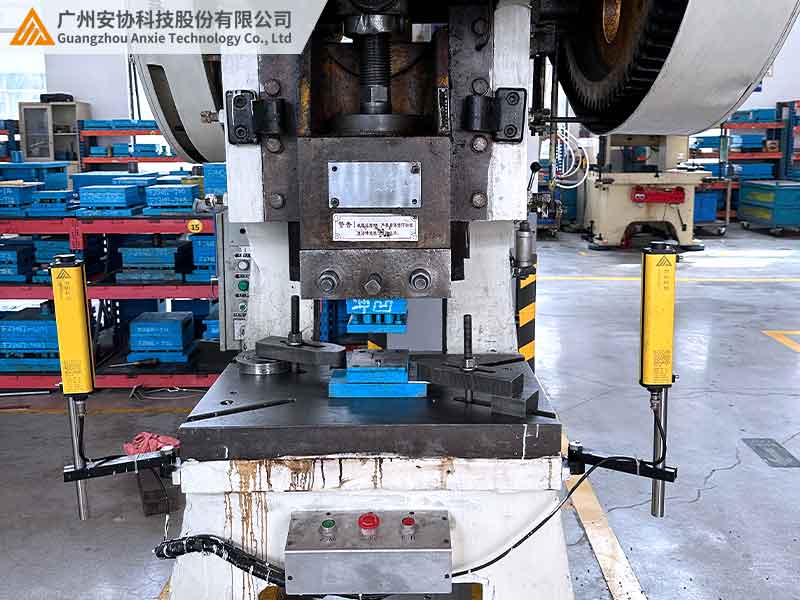

此时，接收器向设备控制系统输出 “正常信号”，设备保持运行。以冲压设备为例，常态下光束覆盖模具上下运动的危险区域，接收器持续收到完整信号，冲床按程序工作。

（二）遮挡时的 “快速响应”

当物体（如工具、物料）进入防护区，遮挡住至少一束光束时，接收器对应位置的光敏管无法收到信号，处理电路立即判定 “异常”。这个过程仅需毫秒级时间，比人眼反应速度快 10 倍以上。

随后，接收器向设备控制系统发送 “停止信号”，通过继电器或 PLC 切断动力源，让设备执行紧急停机。在高速运转的机械臂作业场景中，这种快速响应能将碰撞风险降到最低。

抗干扰设计：应对复杂工业环境的 “防护升级”

车间环境中的粉尘、振动、电磁辐射等因素，都可能影响光束传输。安全光栅传感器通过多重设计抵消这些干扰：

冗余检测：重要光束采用双路信号传输，单束光短暂遮挡（如粉尘飘过）不会立即触发停机，减少误动作。

机械防护：外壳采用耐冲击的 ABS 或铝合金材质，内部元件通过防震胶固定，能承受车间设备的高频振动，即使在冲床旁长期使用，光路偏移量也能控制在 0.1mm 以内。

温度补偿：在 - 10℃至 55℃的环境中，发射器的发光强度和接收器的灵敏度会通过电路自动校准，确保在高低温车间都能稳定工作。

某汽车零部件车间曾因焊接火花飞溅，导致普通光栅频繁误停，更换带有冗余检测功能的型号后，误停次数减少 90%，同时仍能可靠识别真正的危险遮挡。

结语

安全光栅传感器的工作原理，本质是通过红外光束的有序传输与信号识别，构建动态防护屏障。从发射器的编码光束，到接收器的快速响应，再到抗干扰设计的细节优化，每一环都围绕 “精准识别危险、快速触发保护” 展开。

作为工业安全防护的关键设备，它在冲压、焊接、自动化装配等场景中不可或缺。了解其原理，有助于更合理地选择型号、安装调试，让防护效果最大化。
