光幕安全光栅的工作原理

光幕安全光栅的工作原理

在工业生产场景中，当设备运行区域有物体靠近时，一道无形的 “光墙” 会迅速响应，让设备及时停止运转 —— 这便是光幕安全光栅在发挥作用。这种由发射器与接收器组成的安全装置，通过红外光束的有序排列与信号交互，构建起可靠的防护屏障。本文将拆解其工作原理，看看这道 “光墙” 如何精准识别危险并触发保护。

一、基础构成：发射器与接收器的 “协作分工”

光幕安全光栅由两部分核心组件构成：

· 发射器：外观呈长条状，内部均匀分布着多个红外发光二极管，能按固定频率依次发射红外光束，形成一排排平行的光线；

· 接收器：与发射器相对安装，内置对应的光敏元件，负责接收发射器发出的光束，并将光信号转化为电信号传递给控制单元。

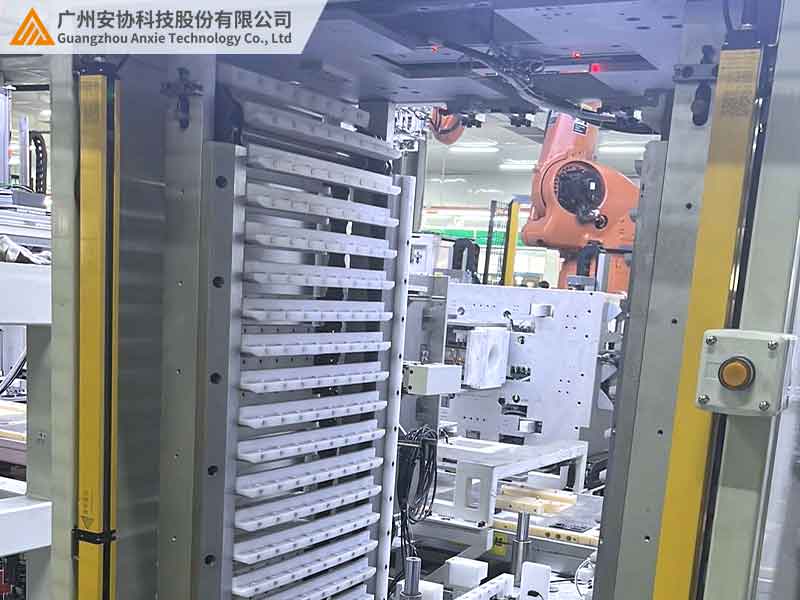

两者之间的区域就是防护区，当有物体进入该区域，光束被遮挡，接收器会立即察觉信号变化，进而触发设备停机或报警。比如在冲床作业区域，发射器与接收器分别安装在模具两侧，形成的光束覆盖整个危险范围，任何物体靠近都会被 “捕捉”。

二、核心原理：光束遮挡引发的 “连锁反应”

（一）光束的 “有序发射与接收”

发射器按照预设的频率依次点亮红外发光二极管，每一束光都有对应的 “编号”。接收器同步接收这些光束，形成稳定的 “光链”。在正常状态下，所有光束都能被完整接收，接收器向控制单元发送 “正常信号”，设备保持运行。

（二）遮挡后的 “信号中断与响应”

当物体（如手臂、工具）进入防护区，部分光束被遮挡，接收器对应的光敏元件无法收到光信号，便会立即向控制单元发送 “异常信号”。控制单元在极短时间内（通常毫秒级）做出反应，切断设备动力源，让运行中的机械部件停止动作。

以注塑机为例，当模具闭合过程中有物体遮挡光束，接收器检测到信号中断后，控制单元会在 0.02 秒内让合模动作停止，避免碰撞伤害。这种快速响应远超机械防护的反应速度，是其能有效保障安全的关键。

三、抗干扰设计：让 “光墙” 在复杂环境中稳定工作

工业场景中存在各种干扰因素，光幕安全光栅通过多重设计确保可靠运行：

· 编码识别：每束光都携带独特编码，接收器只识别对应编码的光束，避免外界红外光源（如阳光、其他设备的红外信号）的干扰；

· 冗余校验：重要光束采用双路信号传输，单束光短暂遮挡不会立即触发停机，减少粉尘、水滴等小物体造成的误动作；

· 抗振动结构：发射器与接收器的外壳采用高强度材料，内部元件通过防震胶固定，在冲床、机械臂等高频振动设备旁仍能保持稳定。

某汽车焊接车间曾因弧光干扰导致普通光栅频繁误停，换成带编码识别的型号后，即使在强光环境下，光束信号也能被精准识别，误停率下降 90%。

四、不同类型光幕安全光栅的原理差异表

五、与传统防护方式的原理差异

传统防护方式在工作逻辑、响应速度和场景适应性上，与光幕安全光栅有明显区别：

机械防护栏

通过物理阻挡形成防护，需要人工开关才能让人员或物料进出。这种方式响应速度慢（秒级），且调整防护范围需拆卸重装，灵活性差，适合长期无人干预的固定危险区域。

光电传感器

采用单点检测模式，一旦遮挡便触发停机。响应速度较快（数十毫秒），但防护范围有限，适合小型设备的局部防护，在大面积、复杂轨迹的设备上应用时容易出现检测盲区。

光幕安全光栅

以多光束覆盖实现区域检测，响应速度达到毫秒级，且可通过编程调整防护范围，适应不同场景的灵活需求。尤其在人机频繁交互的设备上，既能精准防护又不影响生产效率，是目前工业安全防护的主流选择。

六、实际应用中的原理延伸

（一）分级防护的实现逻辑

部分光幕安全光栅将防护区分为 “预警区” 和 “危险区”：

· 物体进入预警区，光束遮挡比例低于 30%，控制单元触发声光报警，设备减速运行；

· 物体进入危险区，光束遮挡比例超过 50%，控制单元立即发出停机信号。

这种设计在保证安全的同时，减少了非必要停机对生产效率的影响，在物流分拣线等需要频繁人机交互的场景中应用广泛。

（二）与设备的联动机制

光幕安全光栅的控制信号通常接入设备的紧急停止回路，而非普通控制回路。这意味着即使设备控制系统出现故障，只要光栅检测到危险，仍能直接切断动力源，确保防护功能不失效。

某包装生产线曾因控制系统程序错误导致设备异常启动，好在光幕信号直接作用于急停回路，设备在 10 毫秒内停止，避免了碰撞事故。

七、结语

光幕安全光栅的工作原理基于红外光束的有序传输与遮挡检测，通过发射器、接收器与控制单元的协同，实现对特定区域的实时监控与快速响应。其抗干扰设计与灵活的联动机制，让它能适应复杂的工业环境，成为人机协作中的可靠防护屏障。
