幅宽测量光幕的工作原理

在纺织厂的流水线上，一卷布料经过检测区域，屏幕上立即显示出 “1.52 米” 的宽度数据；板材加工厂里，刚切割好的钢板还在传送带上移动，其宽度已被自动记录存档。这些实时精准的测量，都离不开幅宽测量光幕 —— 这种由红外光束组成的 “电子尺子”，能在物体快速移动中完成宽度检测，比人工测量效率高几十倍。

幅宽测量光幕的工作原理看似简单，实则藏着精密的光学设计与数据处理逻辑。本文就来拆解这把 “电子尺子” 是如何 “量” 出物体宽度的。

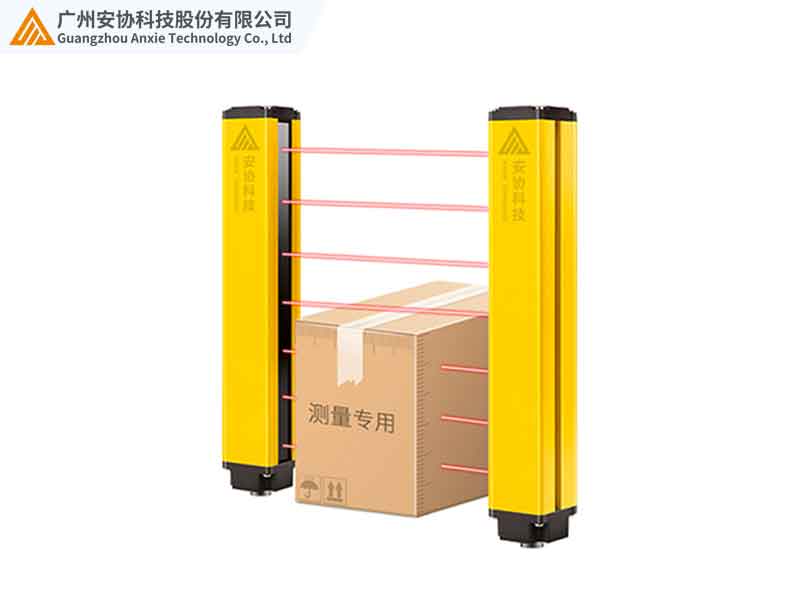

一、基础构成：发射器与接收器的 “光束阵列”

幅宽测量光幕由三部分核心组件构成：

· 发射器：外观是长条状的密封壳体，内部按固定间距排列着数十个红外发光二极管。这些二极管能同时发射平行的红外光束，形成一道均匀分布的 “光束墙”，光束间距越小（比如 0.5mm），测量精度越高。

· 接收器：与发射器相对安装，内置和发射器数量对应的光敏元件，每个元件精准对接一束红外光，负责将光信号转化为电信号。

· 控制单元：连接接收器，能实时处理电信号，计算被遮挡光束的数量，并根据光束间距换算出物体的宽度，最后通过接口（如 RS485）将数据传输到显示屏或上位机。

三者协同工作：发射器持续发射光束，接收器实时 “清点” 收到的光束数量；当物体穿过 “光束墙” 时，会遮挡部分光束，控制单元根据 “被遮挡的光束数量” 和 “光束间距”，就能算出物体的宽度。

二、核心原理：“遮挡计数” 换算出宽度

（一）光束的 “均匀分布” 是测量的基础

发射器的红外光束按固定间距（如 1mm、2mm、5mm）排列，覆盖从几厘米到几米的测量范围。比如测量布料的光幕，光束间距通常是 1mm，意味着每毫米就有一束光，能精确到毫米级；而测量大型钢板的光幕，光束间距可放宽到 5mm，兼顾精度与成本。

这些光束平行且垂直于物体移动方向，形成一张 “光网”。物体穿过时，宽度范围内的光束会被完全遮挡，边缘部分可能遮挡半束光（由控制单元按 “四舍五入” 原则处理）。

（二）“遮挡数量 × 间距” 的简单公式

假设光束间距是 1mm，物体穿过时遮挡了 1520 束光，那么宽度就是 1520×1mm=1520mm（1.52 米）。这个计算过程由控制单元在毫秒级时间内完成，哪怕物体以每秒 10 米的速度移动，也能精准捕捉其宽度。

比如在造纸厂，纸张从压辊出来后快速移动，幅宽测量光幕在其经过的瞬间，就能统计被遮挡的光束数量，换算出实时宽度。如果宽度超过设定标准（如误差 ±5mm），系统会立即报警，提醒调整设备。

三、关键技术：让测量更精准的 “细节设计”

（一）边缘检测算法：解决 “半遮挡” 问题

物体边缘往往不是绝对平整的（如布料的毛边、钢板的切痕），可能只遮挡部分光束。普通光幕会忽略这种 “半遮挡”，导致测量偏差；而优质幅宽测量光幕通过边缘算法，能识别 “50% 以上遮挡” 的光束，将边缘误差控制在 0.5 个光束间距内。

某无纺布厂曾用普通光幕，因毛边半遮挡导致测量误差达 ±3mm，换用带边缘算法的型号后，误差缩小到 ±1mm，大大减少了材料浪费。

（二）抗干扰设计：在复杂环境中 “站稳脚跟”

工业场景中的粉尘、水汽、振动，都可能影响光束传输：

· 防尘镜片：发射器和接收器的镜头采用耐磨石英玻璃，减少粉尘附着，即使在水泥厂也能长期使用；

· 编码光束：每束光携带独特编码，避免阳光、车间照明的干扰，哪怕强光直射也不影响测量；

· 防震结构：内部元件用弹性胶固定，在传送带振动的环境中，光束排列不会偏移。

四、不同类型幅宽测量光幕的参数对比

五、比传统测量方式更具优势

传统测量方式在效率、精度和适用场景上，与幅宽测量光幕有明显差距：

· 人工卷尺：每次测量需要 30 秒以上，精度仅 ±10mm，只适合静态、小尺寸物体，长期使用人工成本高；

· 激光扫描：每秒可测 1 次，精度 ±3mm，但受物体表面反光、颜色影响大，对深色、粗糙材质的测量容易失真；

· 幅宽测量光幕：0.01 秒就能完成一次测量，精度可达 ±0.5-5mm，无论物体是高速移动还是表面粗糙，都能稳定测量，且几乎不需要人工干预，长期使用成本低。

在高速生产线中，这种优势尤为明显。比如化纤厂的纺丝卷绕工序，薄膜以每秒 5 米的速度移动，人工和激光测量都难以跟上，幅宽测量光幕却能实时输出数据，帮助设备自动调整宽度，减少废料产生。

六、结语

幅宽测量光幕的工作原理，本质是通过 “光束阵列遮挡计数 + 数据实时换算” 实现非接触式宽度检测。其核心优势在于：既能适应高速移动的物体，又能在粉尘、振动等复杂环境中保持精准，完美替代了低效的人工测量和易受限于材质的激光扫描。

安协幅宽测量光幕覆盖 0.5mm-20mm 光束间距，支持 0.3-10 米测量范围，适配从薄膜到钢板的全场景。访问官网（www.anxiekeji.cn）可获取《幅宽测量方案手册》，或联系技术团队定制测量方案，让宽度检测既快又准。
