冲床安全光栅垂直安装的好处

冲床安全光栅垂直安装的好处

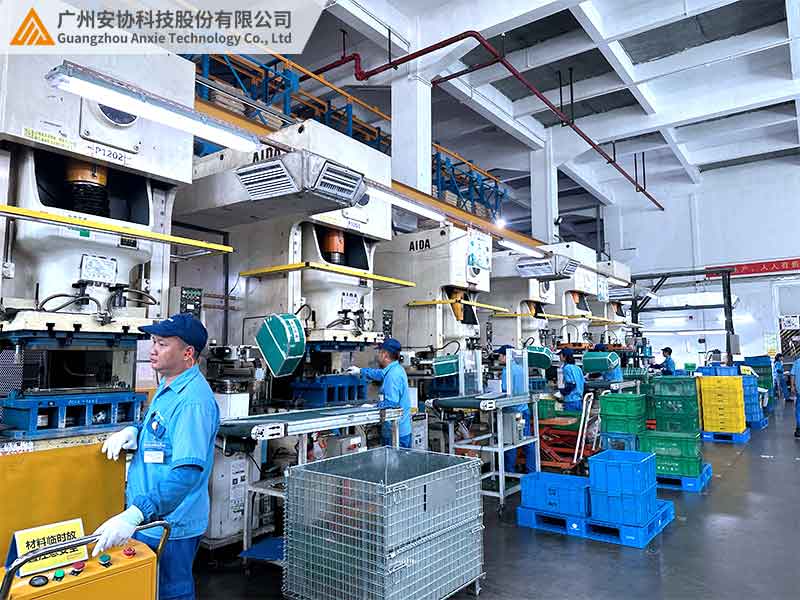

冲床作业时，滑块带着模具上下运动，危险区域集中在工作台面与滑块之间的垂直空间。安全光栅的安装方式直接影响防护效果，其中垂直安装（发射器与接收器分别固定在工作台两侧，光束垂直于地面）是行业内公认的高效方案。这种安装方式能精准覆盖模具运动轨迹，减少检测盲区，让防护更贴合冲床的作业特点。

一、防护范围更贴合冲床危险区

冲床的核心危险来自 “上下运动的滑块”，垂直安装的光栅能形成一道 “竖直光墙”，完美包裹这一区域：

（一）从台面到滑块全覆盖

垂直安装时，光栅的光束从工作台面开始向上延伸，直到滑块运动的最高点。无论滑块处于下行冲压还是上行复位状态，只要有肢体进入模具周围的垂直空间，就能被光束捕捉。某小型冲床厂曾采用水平安装（光束平行于地面），因光束高度固定在台面上方 20 厘米，操作员弯腰从下方伸手调整工件时未被检测，险些发生意外。换成垂直安装后，从台面到滑块的全范围都有防护，类似隐患彻底消除。

（二）适应不同模具高度

冲床常需更换不同高度的模具（如从 5 厘米的薄板模具换成 15 厘米的厚板模具），垂直安装的光栅无需重新调整位置 —— 只要光束高度大于最大模具高度，就能兼容各种规格。而水平安装的光栅在更换模具后，往往需要重新校准高度，否则可能出现 “模具高于光束” 的防护漏洞。某五金加工厂的统计显示，垂直安装的光栅在换模时节省的调整时间，每月累计可达 8 小时。

二、减少误报，提升生产效率

冲床作业时，工件搬运、废料掉落等操作可能频繁遮挡光束，垂直安装能减少这类不必要的干扰：

（一）避开工件水平移动路径

操作员给冲床上料时，工件多在工作台面水平移动，垂直安装的光束分布在工作台两侧，工件的水平移动不会遮挡光束；而水平安装的光束可能被工件顶部遮挡，导致频繁停机。某仪表厂用垂直安装的光栅后，因工件遮挡导致的误报次数从每天 12 次降到 1 次，生产效率提升 10%。

（二）抗振动干扰更强

冲床冲压时会产生剧烈振动，水平安装的光栅因光束平行于地面，振动容易导致发射器与接收器相对位移，出现光束偏移；垂直安装的光束垂直于地面，振动对上下方向的光束对齐影响更小，稳定性显著提升。某重型冲床车间的测试显示，垂直安装的光栅在连续冲压时，误报率比水平安装低 60%。

三、安装与维护更便捷

（一）安装位置灵活

垂直安装只需在工作台两侧的立柱或支架上固定光栅，无需占用台面空间，也不会妨碍模具装卸。对于空间狭小的台式冲床，这种方式能最大限度利用现有结构，避免额外改造。

（二）清洁维护更简单

垂直安装的光栅镜头朝向内侧（正对工作台），减少了外侧粉尘和油污的直接附着；同时，光束垂直分布让清洁工具（如酒精棉片）能顺着镜头垂直擦拭，比水平安装的 “横向擦拭” 更方便。某汽车零部件厂的维护记录显示，垂直安装的光栅镜头清洁周期可延长至每周一次，比水平安装的每 3 天一次更省心。

四、不同安装方式的对比

五、垂直安装的注意事项

· 光栅高度需比冲床最大滑块行程高 10-15 厘米，确保滑块上行到最高点时仍有防护；

· 发射器与接收器需严格垂直对齐，可用铅垂线校准，避免因安装倾斜导致边缘光束漏检；

· 定期检查固定螺丝是否松动（冲床振动可能导致螺丝滑丝），每月至少紧固一次。

六、结语

冲床安全光栅的垂直安装，通过贴合危险区形状、减少干扰、简化维护等优势，成为兼顾安全与效率的理想选择。尤其在多模具、高频率冲压的场景中，这种方式能最大限度发挥光栅的防护作用，同时降低管理成本。

安协冲床安全光栅标配垂直安装支架，支持不同高度规格，适配从台式到大型冲床的全场景。访问官网（www.anxiekeji.cn）可获取《垂直安装示意图》，或联系技术团队提供安装指导。
