测量光栅抗反光干扰技术解析

测量光栅抗反光干扰技术解析

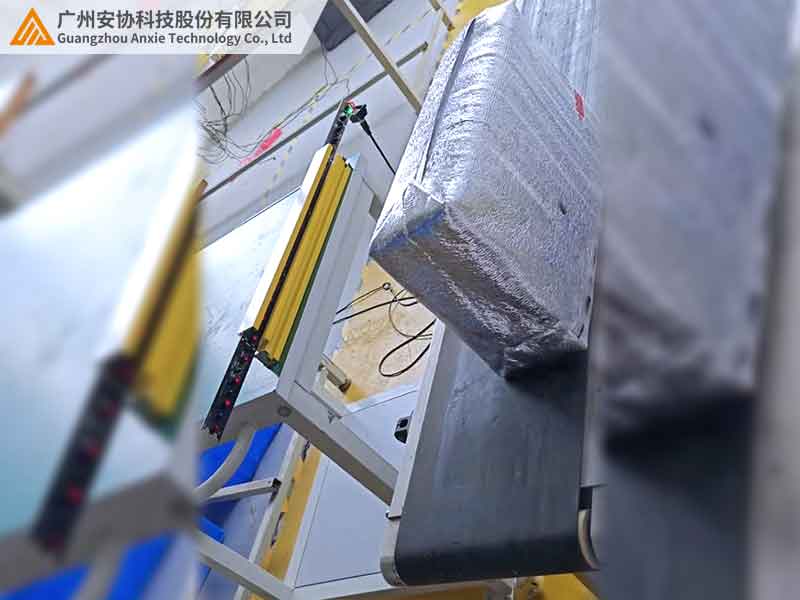

在金属加工车间、汽车涂装线、玻璃生产车间等场景中，测量光栅常面临 “反光干扰” 的难题 —— 金属工件的镜面反射、涂装后的车漆反光、玻璃的透明反光，都会让光栅的接收器误将反射光当作正常检测光，导致测量数据不准（如误判工件尺寸、漏检物体），甚至引发设备停机。抗反光干扰技术是测量光栅在这类场景中稳定工作的核心，通过特殊的光路设计、信号处理算法，让光栅 “分清” 正常检测光与干扰反光，确保测量精度不受影响。

一、先搞懂：反光干扰为何难解决？

测量光栅的工作原理是 “发射器发光→光束穿过检测区域→接收器接收光”，若检测区域内有高反光物体，部分光束会被反射回接收器，形成 “干扰信号”。这种干扰有两个特点，导致传统光栅难以应对：

（一）干扰光与检测光 “高度相似”

反光物体反射的光束，波长、频率与发射器发出的检测光接近，接收器若没有特殊识别能力，很容易将两者混淆 —— 比如金属板材反射的光，与测量光栅的红外检测光波长仅差 5nm，传统接收器无法区分，误将反射光当作 “未被遮挡的检测光”，导致漏检工件边缘。

（二）干扰场景 “复杂多变”

不同场景的反光强度、角度差异大：

· 金属加工车间：不锈钢板的镜面反射强度高，反射角度固定（与入射角度对称）；

· 汽车涂装线：车漆的漫反射强度低，但反射范围广（多角度都有反光）；

· 玻璃车间：透明玻璃的反光兼具镜面反射和透射反射，干扰更复杂。

某汽车零部件厂曾用普通测量光栅检测不锈钢工件尺寸，因反光干扰，测量误差达 ±3mm，远超行业要求的 ±0.5mm，无法正常使用。

二、核心抗反光干扰技术：从 “硬件设计” 到 “算法优化”

（一）光路设计：让干扰光 “进不来”

通过优化发射器与接收器的光路结构，减少反光进入接收器的概率，这是抗干扰的基础：

1. 倾斜安装设计

将测量光栅的发射器与接收器倾斜 10°-15° 安装（而非完全正对），让反光物体反射的光束偏离接收器的接收角度 —— 比如检测不锈钢板时，发射器发出的光束以 15° 角入射，反射光会以 15° 角向另一侧反射，不会进入正对面的接收器，从源头减少干扰。

某不锈钢制品厂采用倾斜安装后，反光导致的误判率从 80% 降到 5% 以下，测量精度恢复正常。

2. 窄视角接收器

普通接收器的接收视角宽（约 30°），易接收多角度的反光；抗反光光栅的接收器采用 “窄视角设计”（视角≤5°），仅接收沿特定路径（发射器→检测区域→接收器）的检测光，其他角度的反光被排除在外。

比如在玻璃车间，窄视角接收器能避开玻璃表面的漫反射光，只接收穿过玻璃的透射光，准确检测玻璃的厚度。

（二）信号处理：让干扰光 “被过滤”

即使有少量反光进入接收器，通过信号处理算法也能将其过滤，确保检测数据准确：

1. 频率编码技术

给发射器发出的检测光 “打上专属频率标记”（如 100kHz 的调制频率），接收器只接收对应频率的光信号 —— 反光物体反射的光没有频率标记，会被当作干扰信号过滤。

这种技术对金属镜面反射的干扰效果尤为明显，某五金厂用频率编码的测量光栅后，不锈钢工件的测量误差从 ±3mm 降到 ±0.3mm，满足精密加工需求。

2. 动态阈值算法

接收器实时分析接收光的强度变化：正常检测光的强度稳定（波动≤5%），而反光的强度会随工件位置、角度变化（波动≥20%）。动态阈值算法会设定 “强度波动阈值”，当接收光的波动超过阈值，判定为反光干扰，不予处理。

在汽车涂装线，车漆反光的强度波动较大，动态阈值算法能有效过滤这类干扰，确保测量光栅准确检测车身尺寸。

（三）特殊涂层：削弱反光 “强度”

在测量光栅的发射器镜头和接收器镜头表面，涂覆 “抗反射涂层”（如二氧化硅增透膜），减少光束在镜头表面的反射损失，同时削弱外部反光的入射强度 —— 比如涂层能让反光强度降低 60%，即使有少量反光进入接收器，也达不到触发检测的强度阈值。

某玻璃深加工车间的测量光栅，镜头涂覆抗反射涂层后，玻璃反光导致的误报次数从每天 12 次降到 1 次以下，生产效率提升 15%。

三、不同反光场景的抗干扰技术适配表

四、实际应用的注意事项

（一）根据反光类型选技术

· 镜面反射（如金属、玻璃）优先选 “倾斜安装 + 频率编码”，从光路和信号两方面抗干扰；

· 漫反射（如车漆、塑料）优先选 “动态阈值算法 + 窄视角接收器”，通过算法过滤波动反光。

（二）安装时校准角度

倾斜安装时，需用角度仪校准发射器与接收器的倾斜角度（通常 10°-15°），角度偏差超过 2° 会影响抗干扰效果 —— 某机械厂安装时因角度偏差 3°，抗反光效果下降 40%，重新校准后恢复正常。

（三）定期清洁镜头涂层

抗反射涂层若附着粉尘、油污，会削弱抗反光效果，需每周用酒精棉片轻轻擦拭镜头，避免涂层磨损（严禁用硬布擦拭，防止涂层脱落）。

五、结语

测量光栅的抗反光干扰技术，是 “硬件设计与算法优化” 的结合 —— 通过光路倾斜、窄视角、抗反射涂层减少反光入射，再通过频率编码、动态阈值过滤剩余干扰，让光栅在高反光场景中仍能保持高精度测量。在金属、汽车、玻璃等行业，选对抗反光技术的测量光栅，才能避免因干扰导致的生产中断和质量问题。

安协测量光栅搭载多维度抗反光干扰技术，支持根据场景定制方案。访问官网（www.anxiekeji.cn）可获取《抗反光干扰技术手册》，或联系技术团队上门测试适配效果。
