老式机床操作台安全光栅安装技巧

老式机床操作台安全光栅安装技巧

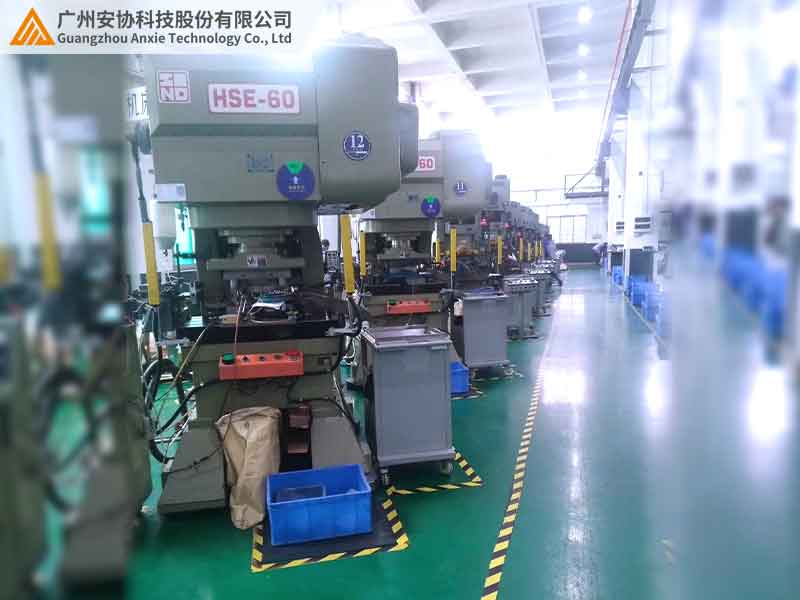

老式机床（如使用 10 年以上的车床、铣床、冲床）因设计年代早，操作台普遍无预留安全防护接口，还存在 “空间狭窄、振动大、控制系统老旧” 等问题，给安全光栅安装带来不少麻烦 —— 照搬新机床的安装方法，常出现 “装不上、联动失效、频繁误报”。本文结合老式机床操作台的结构特点，拆解 6 个实用安装技巧，帮企业在不改动机床核心结构的前提下，顺利加装安全光栅，补上 “安全短板”。

一、安装前：2 项关键排查，避免走弯路

老式机床操作台的 “先天不足” 是安装难点，提前排查能减少后续返工：

（一）测操作台尺寸，确定光栅安装空间

1.量危险区域范围：老式机床操作台的危险区多在 “主轴周边、刀具运动轨迹、工件夹持区”，测量这些区域的宽度和高度，确定光栅的防护高度和检测距离（预留一定冗余，避免覆盖不足）；

2.查操作台周边障碍：看操作台是否有凸起的手柄、油管、接线盒，这些会遮挡光栅光束，需标记出 “无遮挡安装位”（比如避开油管的侧面、手柄下方合适位置）。某机械厂给老式铣床装光栅时，没提前注意操作台侧面的油管，装好后光束被挡，只能重新调整位置。

（二）查机床控制系统，确认联动可行性

老式机床多为继电器控制或简易 PLC，不支持新光栅的 “直接数字信号对接”，需提前确认：

1.看急停回路：找到操作台的急停按钮接线端（通常在机床电气柜内），光栅的急停信号需接入这里，若回路有空闲端子，可直接接线；若无，需加装小型继电器扩展；

2.测振动幅度：老式机床运行时振动比新机床大，确认振动情况后，选抗振等级较高的光栅，避免振动导致光束偏移。

二、核心技巧：3 步搞定 “装得上、联得通”

（一）巧借支架改造，解决 “无预留安装位” 问题

老式机床操作台多为铸铁材质，无预留光栅安装孔，直接打孔易损坏机床结构，可通过 “支架适配” 解决：

1.小型机床（如台式车床）：用 “L 型磁吸支架”—— 支架底部带强磁，直接吸在操作台两侧（避开振动最剧烈的主轴附近），光栅固定在支架上，无需打孔，后期调整也方便；

2.中型机床（如立式铣床）：用 “焊接简易支架”—— 找适配厚度的钢板，弯成 “Z 型”，一端用螺栓固定在操作台边缘的铸铁台面上（选台面无油污的位置），另一端装光栅，焊接点刷防锈漆，避免生锈；

3.注意高度对齐：用水平仪校准支架，确保光栅发射器和接收器高度偏差小，光束平行于操作台台面，防止因高度偏差导致检测盲区。

（二）继电器联动，适配 “老旧控制系统”

老式机床的 PLC 不支持光栅的 “NPN/PNP 信号”，需用继电器做 “信号转换”，步骤如下：

1.接光栅输出端：将光栅的 “遮光触发信号” 接至小型继电器（与光栅电源匹配）的线圈端；

2.连机床急停回路：把继电器的常开触点串入机床急停回路 —— 当光栅检测到人员误入（遮光），继电器吸合，相当于按下急停按钮，机床停机；

3.加保护电阻：在继电器线圈端串一个保护电阻，避免老式机床电路的电压波动烧坏光栅输出模块。某五金厂给老式冲床装光栅时，没加保护电阻，开机后电压不稳烧了光栅，后来加电阻后一直稳定运行。

（三）避振加固，减少 “振动导致的误报”

老式机床操作台振动大，光栅易因轻微移位导致光束断光误报，需做 2 处加固：

1.光栅与支架之间加防震垫：在光栅底部贴橡胶防震垫（剪成与光栅底座一样大），再用螺丝固定在支架上，减少振动传递；

2.线缆固定防晃动：光栅的电源线、信号线用金属卡子固定在机床机架上，避免线缆随振动晃动碰到光束，导致误报。

三、调试与维护：2 个细节，确保长期稳定

（一）分阶段调试，避免误停影响生产

1.空载调试：机床不通电，用手遮挡光栅光束，看继电器是否吸合、急停指示灯是否亮（亮则联动正常）；

2.带载调试：机床空载运行，让刀具 / 主轴动起来，再遮挡光栅，看机床是否能立即停机（老式机床制动慢，需确认停机及时）；

3.设置 “豁免区域”：若工件装卸时会短暂遮挡光束，在光栅控制器上设 “局部豁免”（比如允许工件遮挡少量光束，不触发停机），减少误报。

（二）定期维护，适配老式机床的 “油污环境”

老式机床操作台易积油污，油污覆盖光栅镜头会导致检测失效，需：

1.每周清洁镜头：用软布蘸稀释酒精擦光栅发射器和接收器的镜头，擦完后用干布擦干，避免油污残留；

2.每月检查支架：看磁吸支架是否松动、焊接支架是否生锈，松动的话重新拧紧或补刷防锈漆，防止光栅移位。

四、老式机床操作台安全光栅安装常见问题与解决表

五、结语

老式机床操作台装安全光栅，核心是 “适配老结构，不硬改”—— 通过支架改造解决 “装不上”，用继电器解决 “联不通”，靠避振加固解决 “误报多”。只要按步骤排查、适配，就能在不影响机床正常使用的前提下，补上安全防护，让老机床 “安全焕新”。
