安全光栅术语与定义全解析

在自动化设备选型时，很多人会被 “光束间距”“安全等级”“PLd” 等术语搞得晕头转向。作为工业安全防护的核心设备，安全光栅的专业术语直接关系到选型准确性和使用安全性。本文从基础概念、技术参数、安全标准等维度，用通俗语言解析常见术语，附核心参数对比表，助您快速跨过 “术语门槛”，成为选型高手。

一、基础概念术语：搞懂核心原理

1. 安全光栅（Safety Grating）

定义：通过多束红外光形成防护平面，检测人体或物体进入危险区域，触发停机或报警的安全防护设备，也叫安全光幕。

通俗理解：像一道 “隐形的防护网”，光束被遮挡时立即发出安全信号，阻止设备伤害人员。

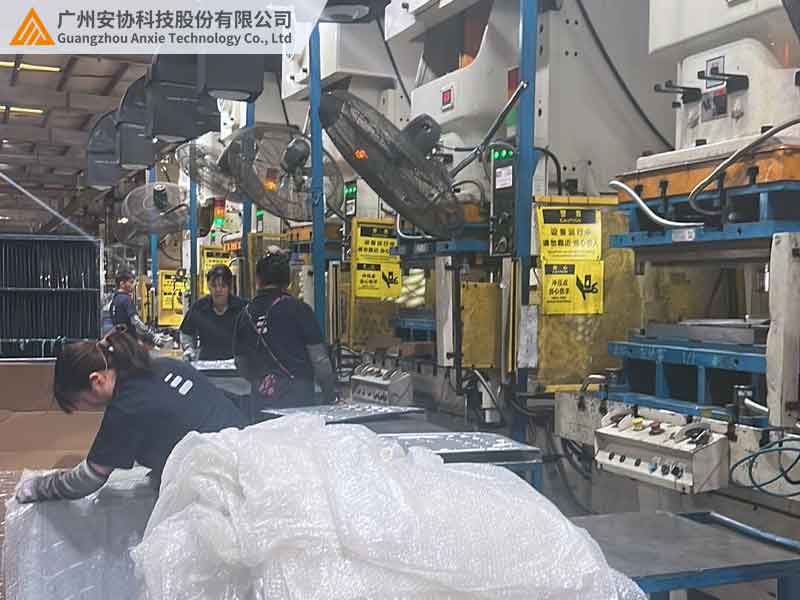

应用场景：冲床、注塑机、机器人协作区等需要人员靠近操作的设备。

2. 发射端（Emitter）与接收端（Receiver）

定义：

发射端：发射红外光束的装置，通常包含多个发光二极管（LED）；

接收端：接收对应光束的装置，通过光敏元件判断光束是否被遮挡。

通俗理解：发射端像 “信号灯”，接收端像 “眼睛”，两者配合才能形成完整的防护平面。

注意：传统对射式光栅需两侧安装发射端和接收端，而 U 型光栅将两者集成在单侧。

3. 防护区域（Protective Field）

定义：安全光栅光束覆盖的区域，当物体进入该区域并遮挡光束时，触发防护功能。

通俗理解：相当于设备的 “安全警戒线”，一旦有人或物体触碰，设备就会 “警觉”。

二、技术参数术语：决定防护能力

1. 光束间距（Beam Pitch）

定义：相邻两束红外光之间的垂直距离，常见规格有 15mm、30mm、50mm。

通俗理解：类似防护网的 “网眼”，间距越小（如 15mm），能检测到的物体越小（如手指）；间距越大（如 50mm），适合检测手臂等较大物体。

应用示例：精密冲床选 15mm 检测手指，物流分拣线选 50mm 检测手臂。

2. 检测距离（Detection Range）

定义：安全光栅能可靠检测物体的最大距离，通常为 0.5-15 米。

通俗理解：光栅的 “视力范围”，太远会看不清（漏检），太近可能误判。

注意：小空间设备（如 3C 装配线）选 200-500mm，大型机械（如龙门铣床）选 1-10 米。

3. 响应时间（Response Time）

定义：从光束被遮挡到输出安全信号的时间，通常≤30ms。

通俗理解：光栅的 “反应速度”，越快越能减少设备惯性运动带来的伤害（如冲床需≤15ms）。

4. 光轴（Optical Axis）

定义：每束红外光的传播路径，所有光轴共同组成防护平面。

通俗理解：可以想象成多条平行的 “光线通道”，任意一条被遮挡都会触发防护。

三、功能特性术语：看懂产品说明

1. 失效安全（Fail-Safe）

定义：当安全光栅自身故障（如断电、光束异常）时，自动输出停机信号，避免 “带病运行”。

通俗理解：相当于 “自我保护机制”，哪怕设备坏了，也要先保证安全。

重要性：高危设备（如冲床）必须具备该功能，是安全等级的核心指标。

2. 抗干扰能力（Anti-Interference）

定义：抵御环境因素（如粉尘、振动、电磁信号）影响检测精度的能力。

常见指标：

· IP 防护等级（如 IP65 防尘防水）；

· 抗电磁干扰等级（符合 EN 61000-6-2 标准）。

· 应用场景：多粉尘的水泥厂选 IP65，电磁复杂的自动化产线选双层屏蔽线缆。

3. 分级预警（Multi-Level Warning）

定义：支持不同危险等级的响应机制，如先报警、再减速、最后停机。

通俗理解：给操作人员 “缓冲时间”，既安全又不频繁停机影响效率。

典型应用：机器人协作区，人员靠近时先声光报警，持续靠近则减速，触发光栅时停机。

四、安全标准术语：看懂认证标识

1. 安全等级（Safety Level）

定义：衡量安全光栅可靠性的国际标准，常用 PL（性能等级）和 SIL（安全完整性等级）表示。

PLd/SIL2：双回路冗余设计，单故障时仍能可靠停机，适用于冲床、注塑机等高危设备；

PLc/SIL1：单回路设计，适用于物流分拣、装配线等普通场景。

通俗理解：等级越高，安全性越有保障，就像汽车的安全带，高配版更可靠。

2. 单故障容错（Single Fault Tolerance）

定义：当某一组件（如发光二极管、电路）故障时，光栅仍能保持安全状态。

重要性：PLd/SIL2 等级必须具备该功能，避免因单个零件损坏导致防护失效。

3. EN ISO 13849-1

定义：欧洲机械安全标准，规定了安全相关部件的设计、验证和维护要求，是安全光栅的核心认证依据。

通俗理解：相当于安全领域的 “质量认证”，通过该标准的产品更可靠。

五、安装维护术语：确保落地效果

1. 对射式安装（Through-Beam Installation）

定义：发射端和接收端分别安装在设备两侧，通过对射光束形成防护平面。

适用场景：宽幅设备（如 2 米以上的输送线），需两侧有安装空间。

2. 单侧安装（Single-Side Installation）

定义：发射端和接收端集成在同一侧（如 U 型光栅），通过反射或同侧发射接收形成防护。

优势：节省空间，适合狭窄工位（如 300mm 宽的电子装配台）。

3. 校准（Calibration）

定义：调整发射端与接收端的角度，确保所有光束准确对准，无漏检盲区。

工具：激光对准仪（精度 ±0.1°），确保安装偏差＜0.5°（高危设备）。

六、结语：术语通透，选型不愁

理解安全光栅的术语，本质是搞懂 “它如何工作”“能否胜任你的场景”。从光束间距判断能防手指还是手臂，从安全等级确认是否适配高危设备，从安装方式解决空间限制 —— 每个术语都是选型的 “钥匙”。

安协安全光栅全系列通过 EN ISO 13849-1 认证，覆盖 15-50mm 光束间距、0.5-15 米检测距离，支持对射式、单侧安装等多种方式。立即访问官网（www.anxiekeji.cn）下载《术语对照手册》，或联系技术团队获取免费选型指导，让专业术语为安全生产保驾护航。
